如何更换压阀机的电热偶

适用:VM-01、VM-02、VM-04

当温控表显示的温度不正常(HHHH)或不升温,这就需要更换电热偶线。

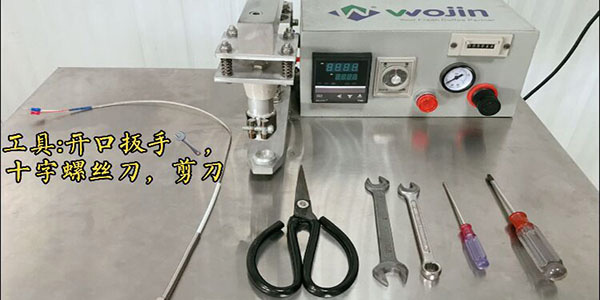

工具和材料

开口扳手、十字螺丝刀、剪刀、新热电偶线、扎带

如何更换压阀机的电热偶

操作步骤

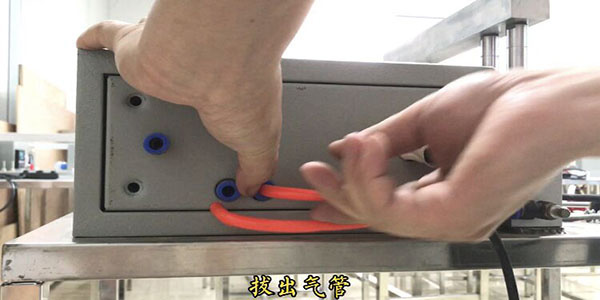

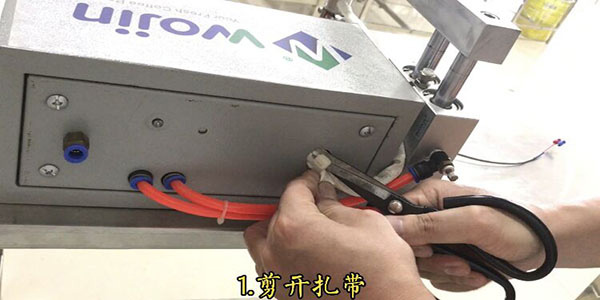

1. 剪开扎带,取下气管

如何更换压阀机的电热偶
如何更换压阀机的电热偶

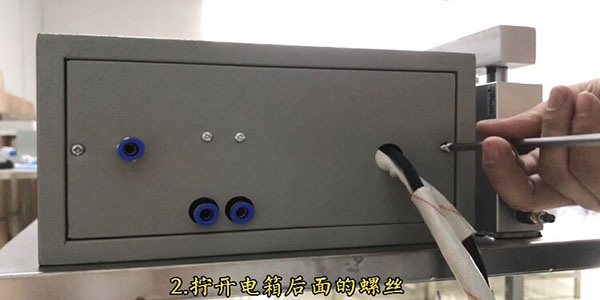

2. 拧开电箱后面的螺丝

如何更换压阀机的电热偶

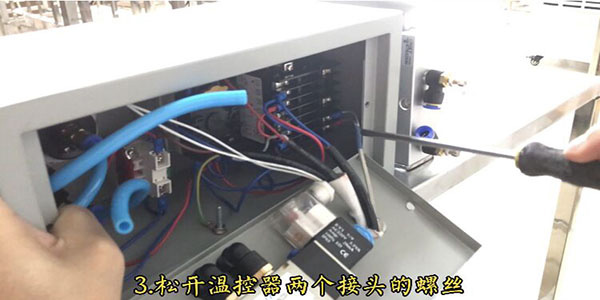

3. 拧开温控器上面两个接头的螺丝,取下电热偶线

如何更换压阀机的电热偶
如何更换压阀机的电热偶

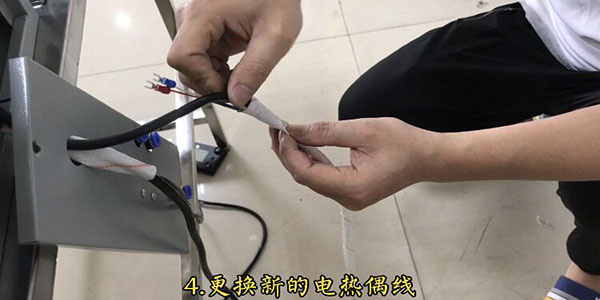

4. 更换新的电热偶线

如何更换压阀机的电热偶

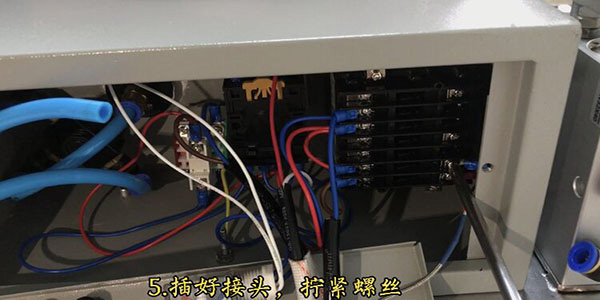

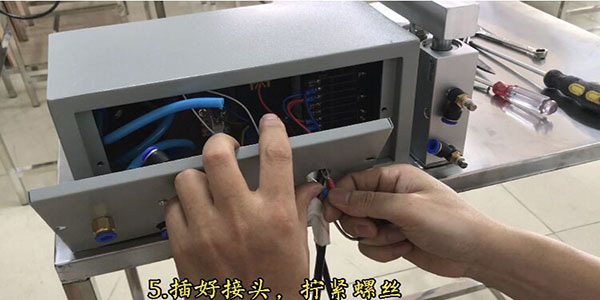

5. 插好接头,拧紧螺丝

如何更换压阀机的电热偶
如何更换压阀机的电热偶

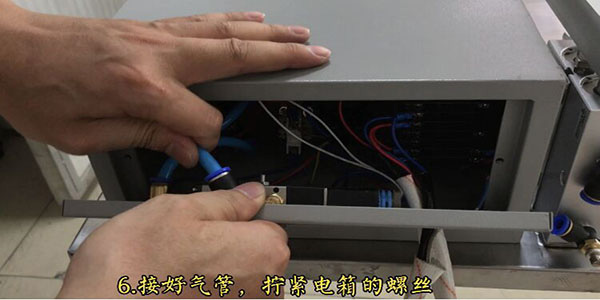

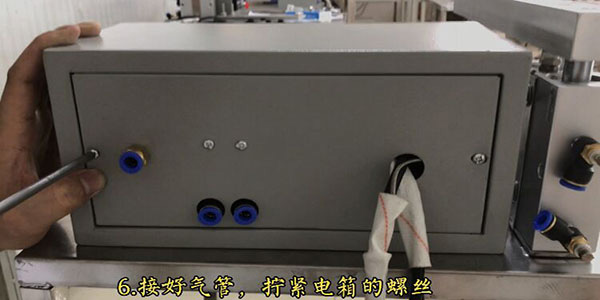

6. 接好气管,拧紧电箱的螺丝

如何更换压阀机的电热偶
如何更换压阀机的电热偶

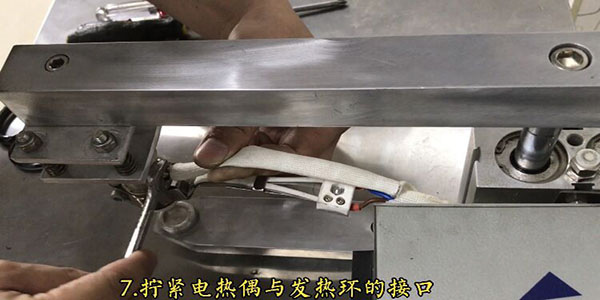

7. 拧紧电热偶和发热环的接口

如何更换压阀机的电热偶

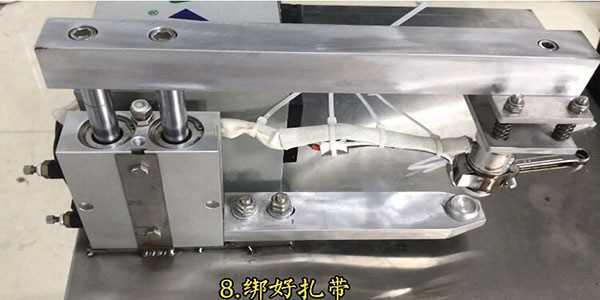

8. 绑好扎带

如何更换压阀机的电热偶

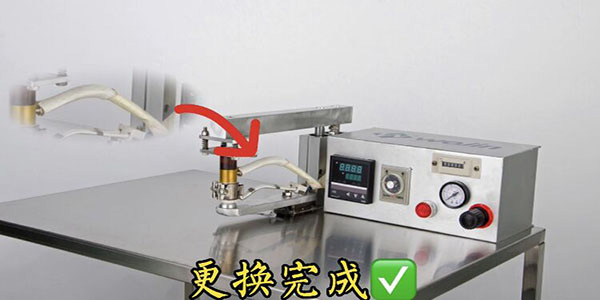

9. 更换完成

如何更换压阀机的电热偶
