如何更换压阀机的电磁阀

适用:VM-01、VM-02、VM-04

若脚踏失灵或不工作,或者踩脚踏后气缸没有反应,这时为电磁阀故障,需要更换新的电磁阀。

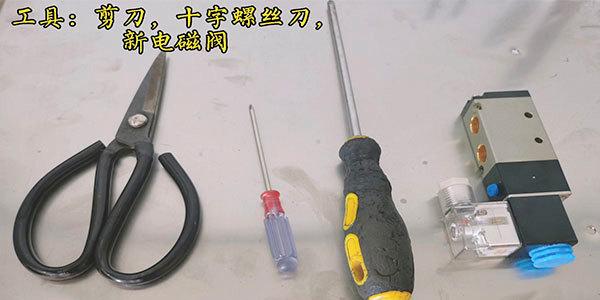

工具和材料

十字螺丝刀、剪刀,新电磁阀

如何更换压阀机的电磁阀

操作步骤

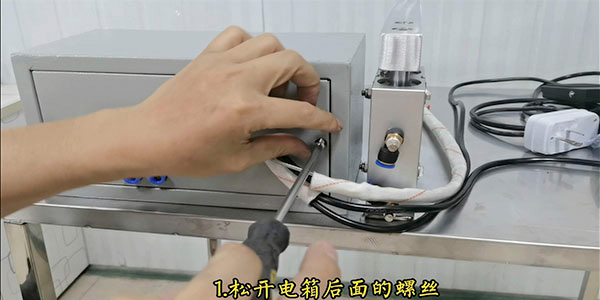

1. 松开电箱后面的螺丝

如何更换压阀机的电磁阀

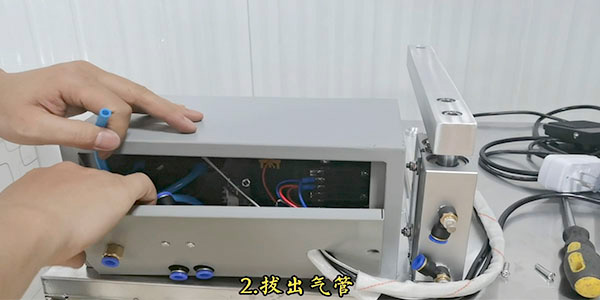

2. 拔出气管

如何更换压阀机的电磁阀

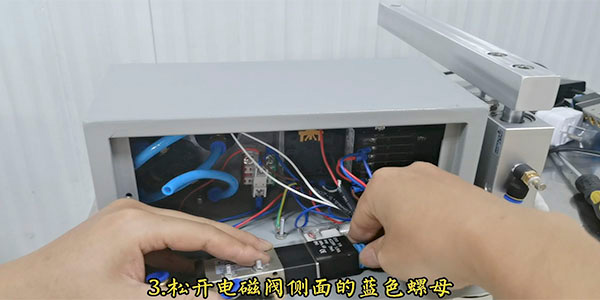

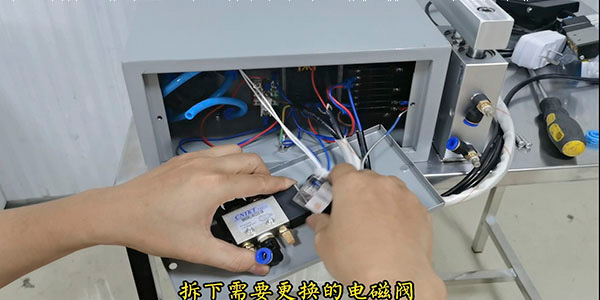

3. 松开电磁阀侧面蓝色的螺母,拆下需要更换的电磁阀

如何更换压阀机的电磁阀
如何更换压阀机的电磁阀

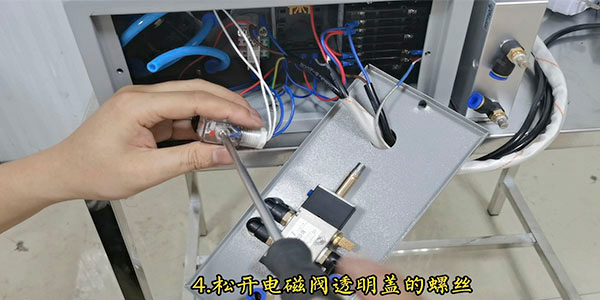

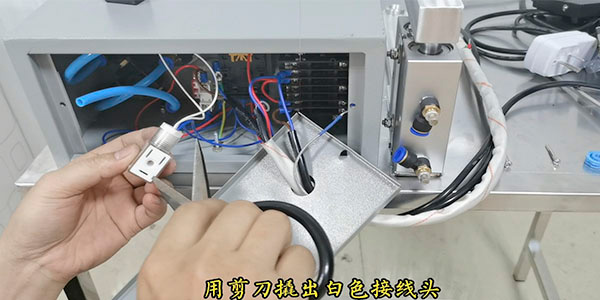

4. 松开电磁阀透明盖的螺丝,用剪刀撬出白色接线头

如何更换压阀机的电磁阀
如何更换压阀机的电磁阀

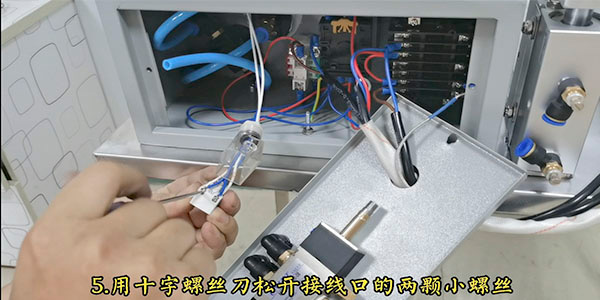

5. 用十字螺丝刀松开接线口的两颗小螺丝

如何更换压阀机的电磁阀

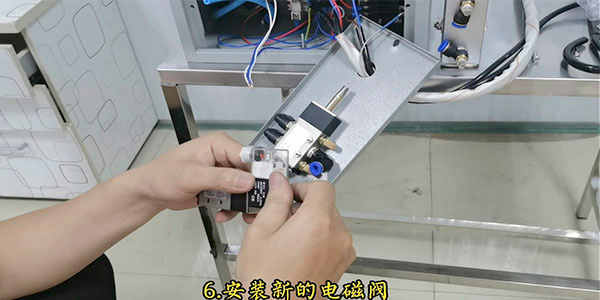

6. 安装新的电磁阀

如何更换压阀机的电磁阀

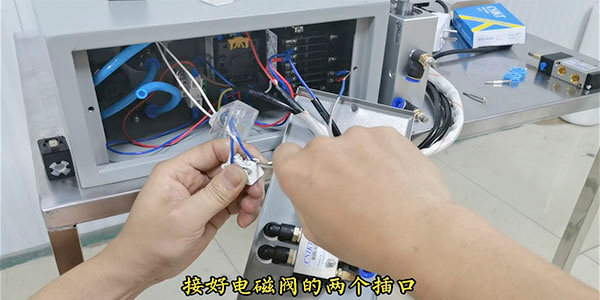

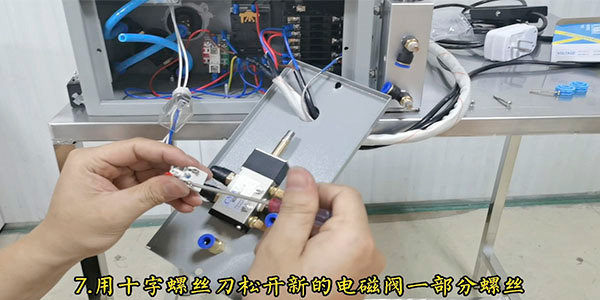

7. 用十字螺丝刀松开新的电磁阀一部分螺丝,接好电磁阀的两个插口

如何更换压阀机的电磁阀
如何更换压阀机的电磁阀

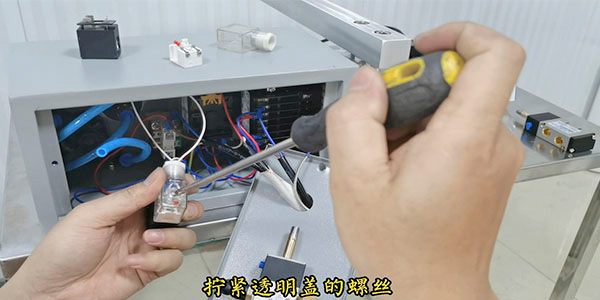

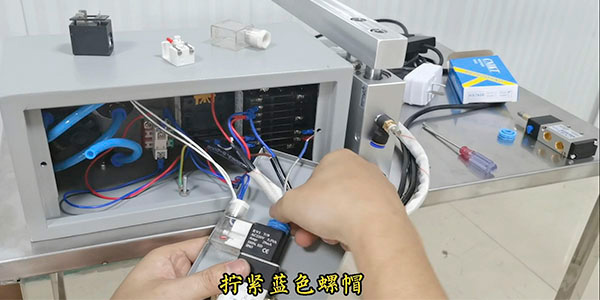

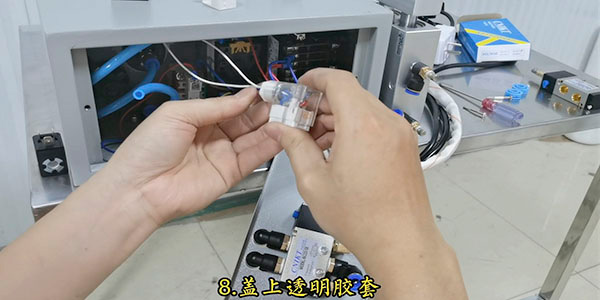

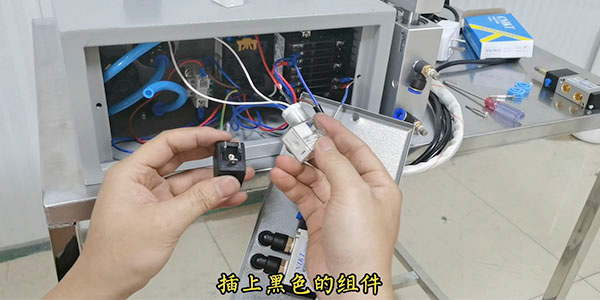

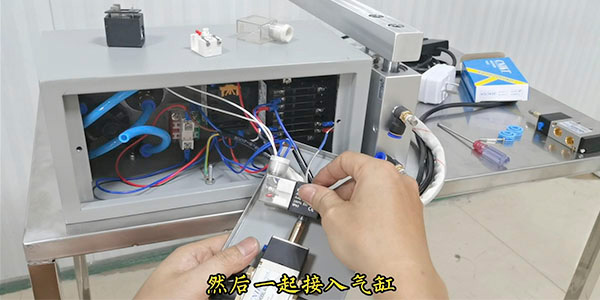

8. 盖上透明胶套,插上黑色的组件,拧紧透明盖的螺丝,然后一起接入气缸,拧紧蓝色螺帽

如何更换压阀机的电磁阀
如何更换压阀机的电磁阀
如何更换压阀机的电磁阀
如何更换压阀机的电磁阀
如何更换压阀机的电磁阀

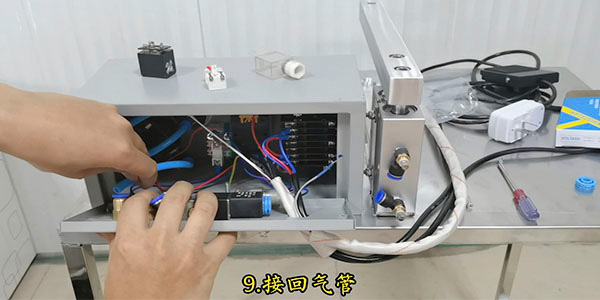

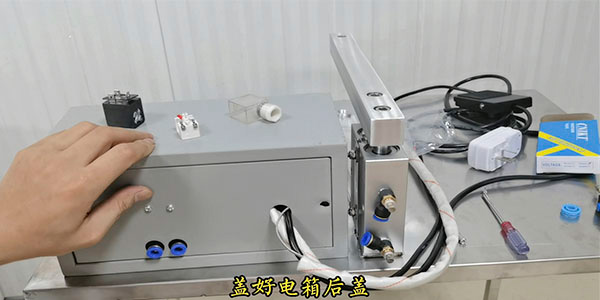

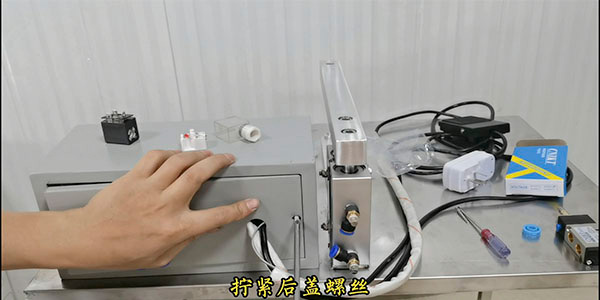

9. 接回气管,盖好电箱后盖,拧紧后盖螺丝

如何更换压阀机的电磁阀
如何更换压阀机的电磁阀
如何更换压阀机的电磁阀

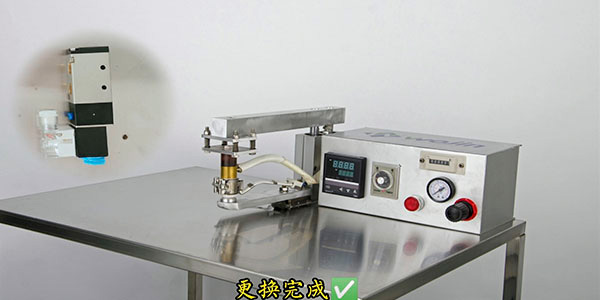

10. 更换完成

如何更换压阀机的电磁阀
